A2 — Tension, courant et résistance
Introduction
Dans la leçon A1, nous avons vu que l’électricité est liée à la présence et au déplacement de charges électriques.
Mais pour vraiment commencer à comprendre l’électricité, il faut maîtriser trois mots essentiels :
- la tension ;
- le courant ;
- la résistance.
Ces trois notions sont partout.
On les retrouve dans une pile, une prise, une ampoule, un radiateur, un chargeur de téléphone, une voiture, un moteur ou un tableau électrique.
Si tu comprends bien ces trois idées, tu poses une base très solide pour la suite.
La phrase à retenir est simple :

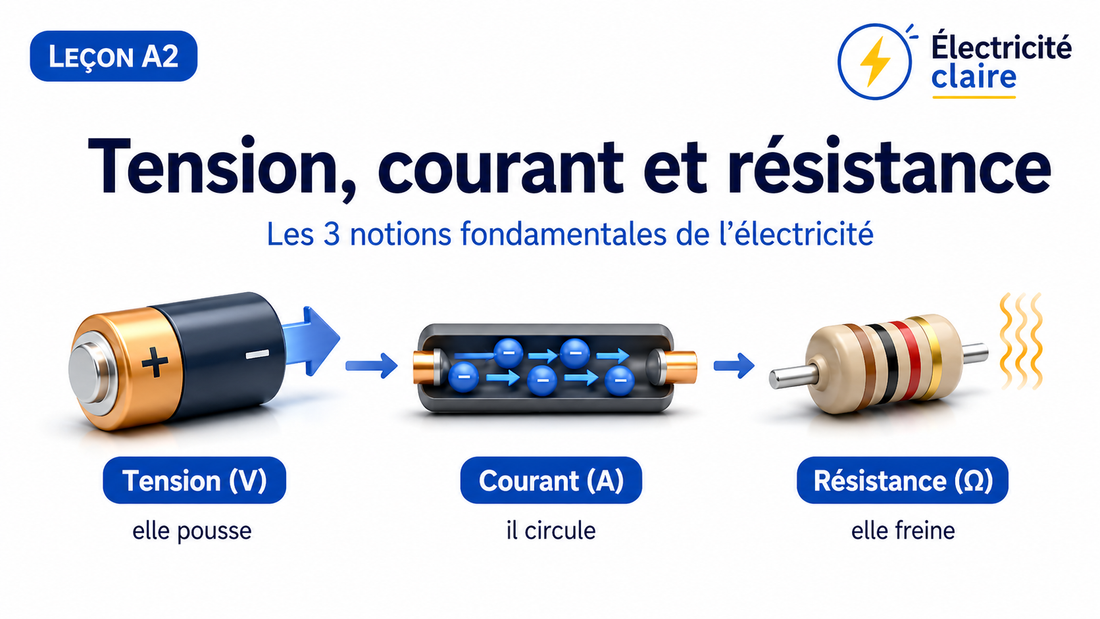

La tension pousse, le courant circule, la résistance freine.
1. Pourquoi ces trois notions sont importantes ?
Quand on débute en électricité, on entend très vite parler de volts, d’ampères et d’ohms.
Le problème, c’est qu’on donne souvent les unités avant d’expliquer les idées.
Pourtant, ces notions répondent à trois questions très simples :
-
Qu’est-ce qui pousse ?
La tension. -
Qu’est-ce qui circule ?
Le courant. -
Qu’est-ce qui s’oppose au passage ?
La résistance.
Ces trois notions permettent de comprendre ce qui se passe dans un circuit électrique.
2. La tension : ce qui pousse
La tension, c’est ce qui pousse les charges électriques à se déplacer.
Elle se mesure en volts, symbole V.
On peut comparer la tension à une pression.
Dans un tuyau d’eau, la pression pousse l’eau à circuler.
Dans un circuit électrique, la tension pousse les charges électriques à se déplacer.
Plus la tension est élevée, plus la poussée électrique est importante.
Exemples :
- une pile classique peut faire 1,5 V ;
- une batterie de voiture fait souvent 12 V ;
- une prise domestique en France fournit environ 230 V.
La tension ne veut pas dire automatiquement qu’un appareil consomme beaucoup.
Elle indique surtout la “force de poussée” disponible dans le circuit.
Une prise peut fournir 230 V, mais ce n’est pas la prise qui décide seule de la quantité de courant consommée. C’est l’appareil branché qui va demander plus ou moins de courant selon son fonctionnement.
3. Le courant : ce qui circule
Le courant électrique correspond au déplacement organisé de charges électriques dans un conducteur.
Il se mesure en ampères, symbole A.
Plus le courant est élevé, plus il y a de charges qui circulent dans le circuit.
On peut reprendre l’image de l’eau.
Dans un tuyau, le débit correspond à la quantité d’eau qui passe.
En électricité, le courant correspond à la quantité de charges qui circulent.
Un petit appareil électronique consomme peu de courant.
Un radiateur électrique, un four ou une plaque de cuisson peuvent consommer beaucoup plus de courant.
Exemples simples :
- une petite LED consomme très peu de courant ;
- un chargeur de téléphone consomme peu de courant ;
- un radiateur électrique consomme beaucoup plus ;
- une plaque de cuisson peut demander encore plus de courant.
Le courant est très important pour la sécurité.
Quand trop de courant passe dans un fil ou un appareil, il peut y avoir échauffement. C’est pour cela qu’on utilise des protections comme les disjoncteurs.
4. La résistance : ce qui freine
La résistance représente l’opposition au passage du courant.
Elle se mesure en ohms, symbole Ω.
Plus la résistance est élevée, plus elle limite le passage du courant.
Dans certains cas, cette opposition produit de la chaleur.
C’est le principe utilisé dans plusieurs appareils :
- radiateur électrique ;
- grille-pain ;
- four ;
- sèche-cheveux ;
- chauffe-eau.
Dans ces appareils, l’électricité est transformée en chaleur grâce à un élément résistif.
On peut imaginer la résistance comme un passage plus ou moins étroit.
Si le passage est large, le courant circule plus facilement.
Si le passage est étroit, le courant est davantage freiné.
5. L’image simple : pression, débit, passage
Pour commencer, on peut utiliser une comparaison avec l’eau.
La tension ressemble à une pression.
Le courant ressemble à un débit.
La résistance ressemble à un obstacle ou à un passage plus étroit.
Dans cette image :
- la tension pousse ;
- le courant circule ;
- la résistance freine.
Cette comparaison n’est pas parfaite, mais elle aide beaucoup au début.
Il faut simplement retenir qu’en électricité, ce ne sont pas des gouttes d’eau qui circulent, mais des charges électriques.
6. Les trois unités à connaître
Chaque notion possède son unité.
La tension se mesure en volts, symbole V.
Le courant se mesure en ampères, symbole A.
La résistance se mesure en ohms, symbole Ω.
On peut résumer ainsi :
| Notion | Rôle | Unité | Symbole |
|---|---|---|---|
| Tension | Elle pousse | volt | V |
| Courant | Il circule | ampère | A |
| Résistance | Elle freine | ohm | Ω |
Ces unités apparaissent partout :
- sur les piles ;
- sur les chargeurs ;
- sur les appareils électriques ;
- sur les disjoncteurs ;
- sur les notices techniques ;
- sur les multimètres.
Savoir les reconnaître est une première étape importante.
7. Exemple simple avec une pile et une ampoule
Imaginons un circuit très simple :
- une pile ;
- une ampoule ;
- deux fils.
La pile fournit une tension.
Cette tension pousse les charges électriques dans le circuit.
Le courant circule dans les fils et dans l’ampoule.
L’ampoule possède une résistance.
Cette résistance transforme une partie de l’énergie électrique en lumière et en chaleur.
Si le circuit est fermé, l’ampoule s’allume.
Si le circuit est ouvert, le courant ne circule pas correctement, et l’ampoule reste éteinte.
8. Pourquoi un appareil ne consomme pas tous pareil ?
Tous les appareils ne demandent pas la même quantité de courant.
Un téléphone n’a pas besoin de la même énergie qu’un radiateur.
Un radiateur doit produire beaucoup de chaleur. Il demande donc beaucoup plus de puissance, et donc souvent plus de courant.
Un petit chargeur de téléphone demande beaucoup moins.
C’est pour cela qu’on ne protège pas tous les circuits de la même façon dans une installation électrique.
Un circuit d’éclairage, un circuit de prises, un four ou une plaque de cuisson n’ont pas les mêmes besoins.
On reviendra plus tard sur les sections de câbles, les disjoncteurs et les circuits spécialisés.
Pour l’instant, il faut simplement retenir ceci :
Plus un appareil demande d’énergie, plus il peut avoir besoin d’un courant important.
9. Le lien entre tension, courant et résistance
La tension, le courant et la résistance sont liés.
Si la tension augmente, le courant peut augmenter.
Si la résistance augmente, le courant diminue.
C’est une idée très importante.
On peut la résumer simplement :
- plus on pousse fort, plus le courant peut circuler ;
- plus on freine, moins le courant circule.
Cette relation sera étudiée plus précisément dans la prochaine leçon avec la loi d’Ohm.
Pour l’instant, il suffit de comprendre l’idée générale.
10. Attention : comprendre ne veut pas dire intervenir
Comprendre la tension, le courant et la résistance est essentiel.
Mais cela ne veut pas dire qu’on peut intervenir sur une installation électrique sans précaution.
Une tension de 230 V peut être dangereuse.
Un courant traversant le corps humain peut provoquer des accidents graves.
La règle reste toujours la même :
On ne travaille jamais sur une installation électrique sous tension si on ne sait pas exactement ce qu’on fait.
Apprendre l’électricité, c’est aussi apprendre à respecter le danger.
Ce qu’il faut retenir
La tension, le courant et la résistance sont trois notions fondamentales.
La tension pousse les charges électriques à se déplacer.
Elle se mesure en volts, symbole V.
Le courant correspond à la quantité de charges qui circulent.
Il se mesure en ampères, symbole A.
La résistance s’oppose au passage du courant.
Elle se mesure en ohms, symbole Ω.
La phrase à retenir est :
La tension pousse, le courant circule, la résistance freine.
Ces trois notions sont liées entre elles.
Elles permettent de comprendre le fonctionnement des circuits électriques, des appareils et des protections.
Conclusion
Tension, courant et résistance sont les trois premières grandes clés de l’électricité.
Au début, il ne faut pas chercher à tout compliquer.
Il faut d’abord retenir l’idée simple :
La tension pousse.
Le courant circule.
La résistance freine.
Une fois cette base comprise, on peut avancer vers une formule très importante en électricité :
la loi d’Ohm.
