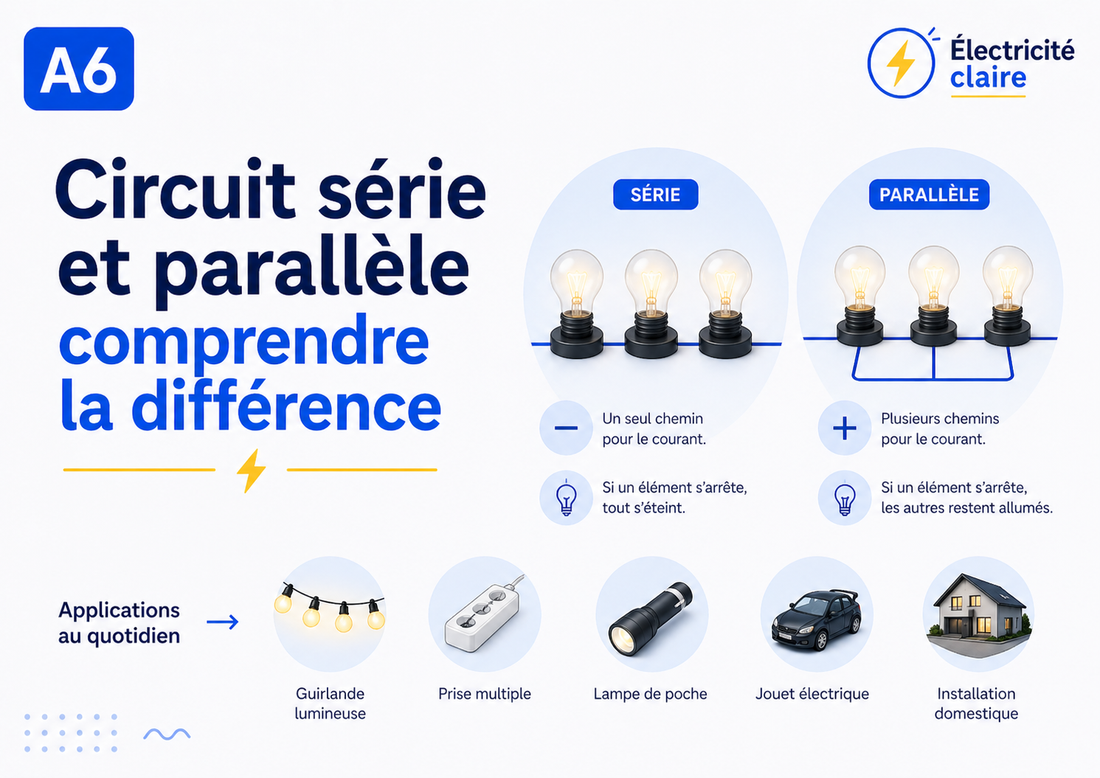

A6 — Circuits en série et en parallèle
Share
Dans une installation électrique, les composants ne sont jamais placés au hasard.
Ils sont reliés entre eux selon deux types de montage :
- en série
- en parallèle
Comprendre ces deux configurations est essentiel pour :
- analyser un circuit ;
- comprendre le comportement des appareils ;
- diagnostiquer des pannes.
1. Qu’est-ce qu’un circuit ?
Un circuit électrique est une boucle fermée dans laquelle le courant peut circuler.
Il est composé de plusieurs éléments :
- une source (pile, réseau)
- des conducteurs
- des récepteurs (lampes, appareils)
La manière dont ces éléments sont reliés change complètement le fonctionnement.
2. Le circuit en série
Dans un circuit en série, les composants sont placés les uns à la suite des autres.
👉 Il n’existe qu’un seul chemin pour le courant.
Caractéristiques
- le courant est le même partout
- la tension se répartit entre les composants
- si un élément s’arrête, tout le circuit s’arrête
Exemple
Deux lampes en série :
- si une lampe grille → l’autre s’éteint
- le courant ne peut plus circuler
3. Le circuit en parallèle
Dans un circuit en parallèle, les composants sont reliés sur plusieurs branches.
👉 Le courant peut circuler par plusieurs chemins.
Caractéristiques
- chaque appareil reçoit la même tension
- le courant se répartit entre les branches
- si un appareil s’arrête, les autres continuent de fonctionner
Exemple
Deux lampes en parallèle :
- si une lampe grille → l’autre reste allumée
4. Comparaison simple
| Série | Parallèle |
|---|---|
| Un seul chemin | Plusieurs chemins |
| Même courant | Courant réparti |
| Tension partagée | Tension identique |
| Une panne coupe tout | Les autres continuent |
5. Dans une maison
Les installations électriques domestiques sont réalisées en parallèle.
Cela permet :
- d’alimenter chaque appareil indépendamment
- d’éviter qu’une panne coupe toute l’installation
- de garantir une tension stable (230 V)
6. Pourquoi le montage en série est rare
Le montage en série est peu utilisé dans les habitations car :
- il est peu fiable
- une panne coupe tout
- les appareils fonctionnent moins bien
On le retrouve surtout :
- dans certains montages électroniques
- dans des exemples pédagogiques
7. Ce qu’il faut retenir
- un circuit en série possède un seul chemin
- un circuit en parallèle possède plusieurs chemins
- les installations domestiques sont en parallèle
- le comportement du circuit dépend du type de montage
Conclusion
La manière de relier les composants change complètement le fonctionnement d’un circuit.
Comprendre la différence entre série et parallèle est une base indispensable pour :
- lire un schéma
- comprendre une installation
- diagnostiquer un problème
